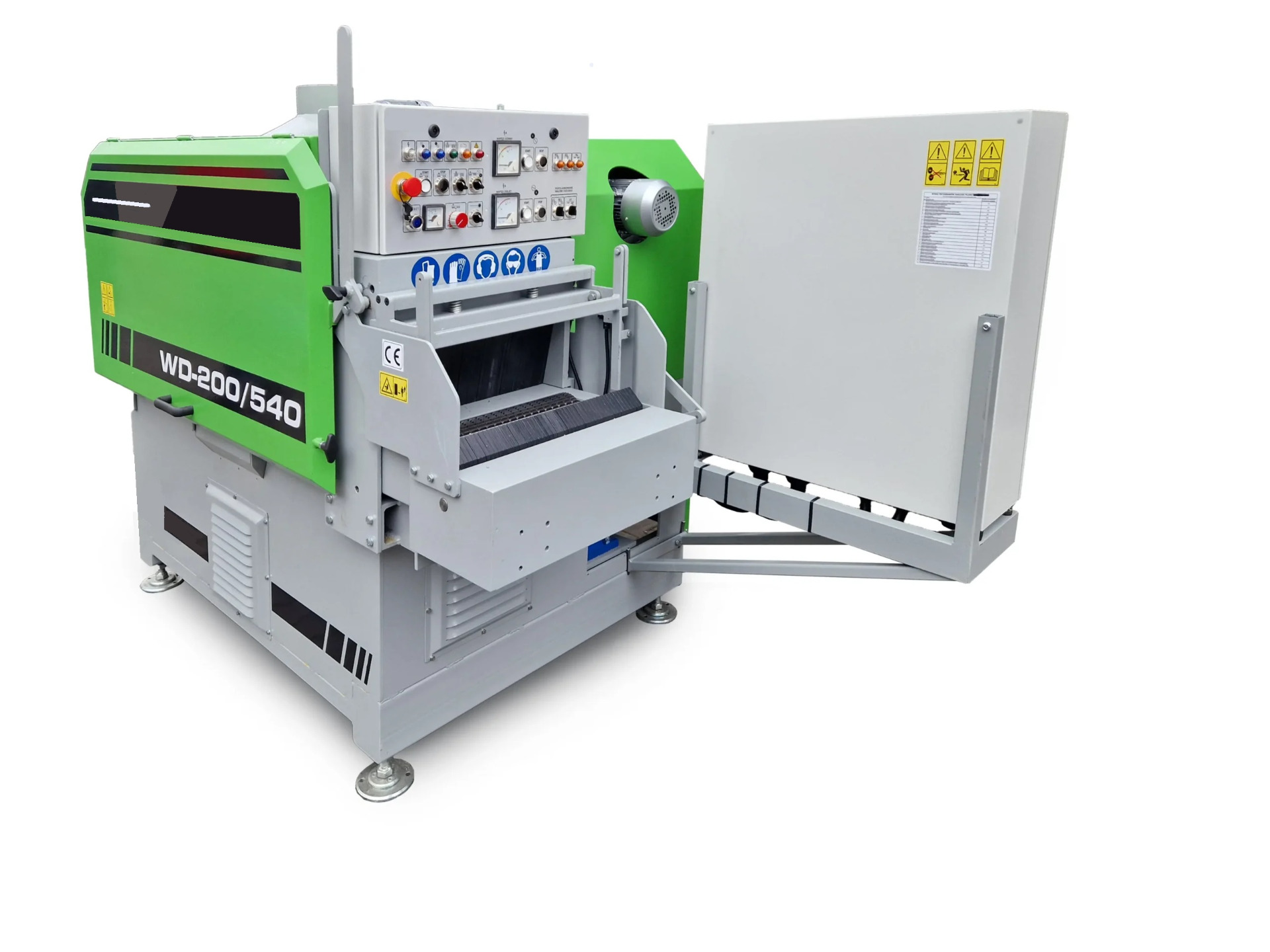

Rozmítací pila dvouhřídelová W-200

Technické parametry pily:

  • Průměr řezných kotoučů max. 350 mm
  • Největší rozsazení okrajových kotoučů (na přání větší) 320 mm
  • Max. tlouštka řezu 200 mm
  • Minimální tloušťka řezu 30 mm
  • Největší šířka prizmy 500 mm (na přání větší)
  • Otáčky vřeten 3 700 ot/min
  • Rychlost posuvu max. 30 m/min
  • Výkon hlavních motorů (na přání i jiný) 2 x 55kW
  • Výkon motoru posuv 3 kW
  • Napájení napětí 3x400 V
  • Tlak pneumatického napájení - 3 MPa

Rozmítací pila dvouhřídelová W-200

Kotoučová pila je určena k podélnému řezání dřeva systémem kotoučových pil. Slouží k rozřezávání prizem na této pile je materiál řezán s pomocí systému pil osazených na dvou vzájemně paralelních hřídelích. Hřídele jsou ložiskována v posuvném vřeteníku zabezpečujícím po přeregulování rovnoměrné zatížení, plavání a opotřebení kotoučů. Transport prizem uvnitř stroje se odehrává s pomocí čtyř párů poháněných válců. Přítlačná síla materiálu je regulována tlakem přivedeného vzduchu. Tato řešení zaručují stabilitu a rovnost řezaného dřeva, což je důležité zejména u delšího a zmrzlého dřeva. V závislosti na druhu a vlhkosti dřeva a počtu, řezů výkon rozmítací pily od 10–18 m3/h.

Odběr pilin spodní/horní, přenašečem nebo pneumaticky.

1. vodící lišta

2. vstupní váleček

3. západky proti odhozu

4. klíč

5. řídící plocha

6. mechanizmus zvedání přítlačných válců

7. pneumatický pohon

8. rameno západky mechanizmu zvedání válců

9. páka ventilu

10. rameno závěsu přítlaku

11. horní přítlačné válce posuvu

12. spodní podávací válce posuvu

13. vřeteno s kotouči

14. bezpečnostní vypínač STOP

15. hlavní horní motor

16. hlavní motor

17. řídící skříň

18. boční otevírací kryty

19. úschovna

20. horní odtah pilin

21. osa řezu
