Výrobní linka na Eur palety
Řídicí systém linky na výrobu euro palet se skládá z následujících komponentů:
- programovatelného logického automatu (PLC), který plní funkci hlavní řídicí jednotky;
- operátorského panelu s dotykovou obrazovkou, který slouží jako uživatelské rozhraní;
- převodových motorů na každém dopravníku linky;
- vstupně-výstupních modulů (I/O); tlačítek, signalizačních prvků, senzorů a akčních členů
Typ automatického provozu se volí z rozbalovacího seznamu "Typ palety". K dispozici jsou následující typy zpracování:
- Euro/Epal paleta – rozměr 1200/800 mm;
- Paleta typu Euro – rozměr 1200/800 mm (bez označení);
- Atypická paleta 1200 mm × 1000–800 mm (volitelné příslušenství);
Možnost softwarově přidat další typy palet v rozměrech
od 1200 do 1000/800
mm (volitelné příslušenství).
Výrobní linka na Euro-palety je určena pro výrobu europalet o rozměrech 1200/800mm a palet podobných euro paletám z předem naformátovaného materiálu o výkonu 1500–2 000 kusů za 8 h.
Konstrukce je vyrobena z vysoce kvalitních uzavřených profilů a každý modul stroje je samostatně propojen s ostatními, čímž vzniká vysoce efektivní automatická výrobní linka o délce 26 m.
Konečná délka linky na výrobu palet závisí na počtu "sloupů" stohovaného vyrovnávacího zásobníku palet – vyrovnávací kapacita pro 3 sloupy (základní varianta).

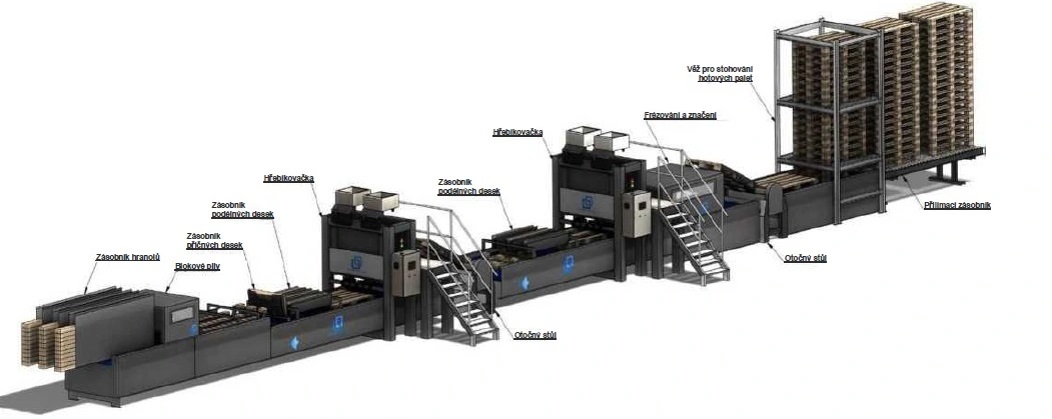

Konstrukce linky:
- Zásobník hranolů.
- Zásobník příčných prken.
- Zásobník podélných prken – sekce 1.
- Hřebíkovačka – sekce 1.
- Otočný stůl.
- Zásobník podélných desek – sekce 2.
- Hřebíkovačka – část 2.
- Frézování a značení palet.
- Otočný stůl – sekce 2.
- Výstupní akumulační zásobník
